Propriétés de design

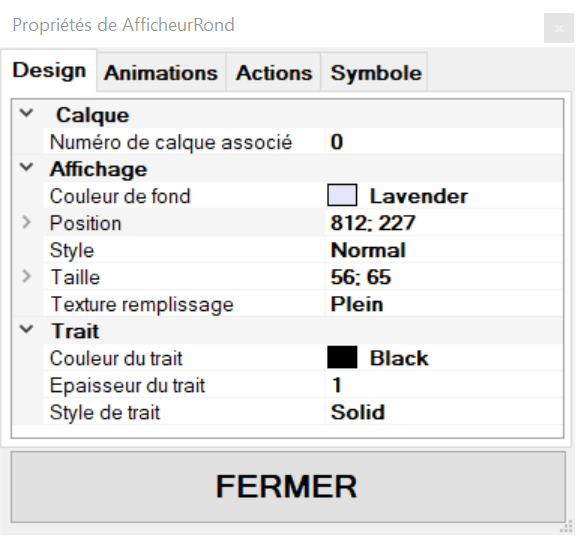

Design : Paramètres communs#

Les paramètres communs à l'ensemble des objet sont :

Calque

Permet de configurer le calque auquel appartient l'objet.

Affichage

Permet de personnaliser la taille et l'apparence de l'objet

• Couleur de fond: permet de sélectionner la couleur de fond de l'objet
• Position : permet de définir les coordonnées x, y de placement de l'objet dans l'espace
• Taille : permet la définition de la hauteur et la largeur de l'objet
• Style : permet de modifier le style du contour de l'objet (normal, relief ou relief inversé)

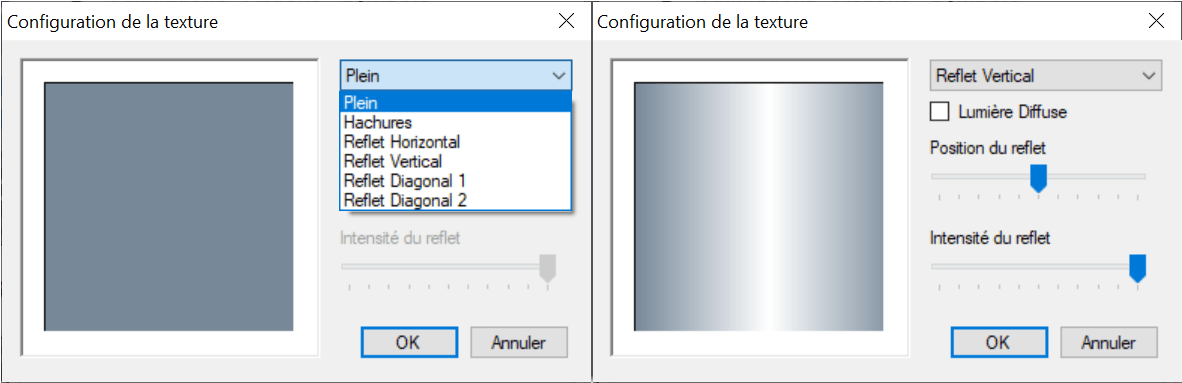

• Texture de remplissage : permet la sélection de la texture de remplissage de l'objet

Le menu déroulant permet de choisir le type de texture.

Si un type reflet est sélectionné, d'autres réglages apparaissent :

• Lumière diffuse : élargie la taille du reflet
• Intensité : puissance du reflet vis à vis de la couleur de fond
• Position sur l'objet : permet d'excentrer le reflet.

Trait

Permet de configurer le style du contour de l'objet

• Couleur du trait : sélection de la couleur du trait
• Épaisseur : réglage de l'épaisseur du trait
• Style : Définition d'un style de trait (continu, pointillé etc..)

Design : Paramètres particuliers#

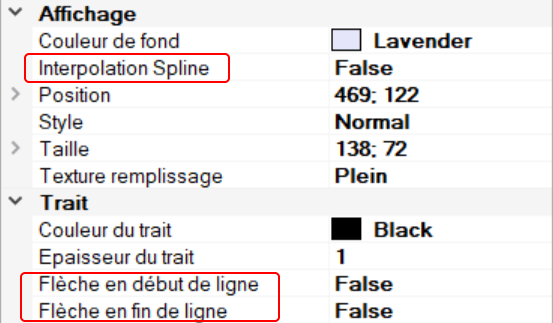

Objet Lignes

Affichage :

• Interpolation Spline : Lier les points par une courbe.

Trait :

• Flèche en début de ligne : Débuter la ligne par une flèche.
• Flèche en fin de ligne : Terminer la ligne par une flèche.

Objet Polygone

Affichage :

• Interpolation Spline : Lier les points par une courbe.

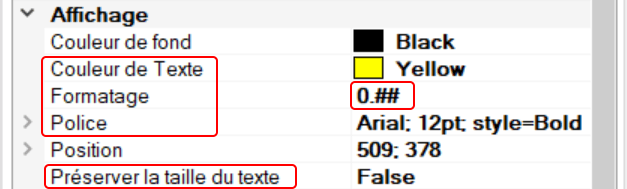

Objet Afficheur de Valeur

Affichage:

• Couleur du texte : permet d'attribuer une couleur au texte de l'afficheur.
• Formatage : formatage des valeur numériques (nombre de chiffres après la virgule).
• Police : sélection de la police pour le rendu du texte.
• Préserver la taille du texte : maintien la taille de la police en cas de déformation d'un symbole.

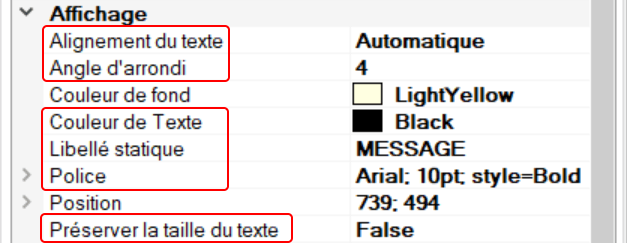

Objet Message

Affichage :

• Alignement du texte : définit l'alignement du texte au sein de l'objet



• Angle d'arrondi : permet d'arrondir les angles de l'afficheur.
• Couleur du texte : permet d'attribuer une couleur au texte de l'afficheur.
• Libellé statique : permet de spécifier le texte de l'afficheur.
• Police : sélection de la police pour le rendu du texte.
• Préserver la taille du texte : maintien la taille de la police en cas de déformation d'un symbole.

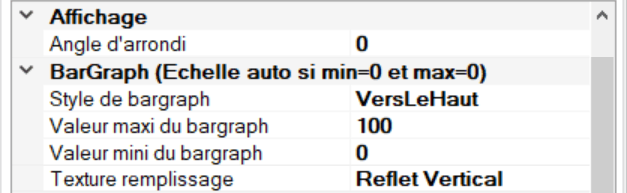

Objet Rectangle

Affichage:

• Angle d'arrondi : permet d'arrondir les angles de l'afficheur.

BarGraph:

• Style de BarGraph : permet de transformer le rectangle en bargraph animé par une variable



• Valeur Maxi du bargraph : fixe la valeur correspondant au remplissage maxi
• Valeur Mini du bargraph : fixe la valeur correspondant au remplissage mini
