Équipements Modbus RTU
Déclaration de l'équipement#
Pour afficher la liste des équipements, il faut aller dans l'interface de configuration de Siview, puis sélectionner l'éditeur de variables :
A l'ouverture de l'éditeur de variables cliquer sur le bouton «Équipement».
L'interface de déclaration des équipements s'ouvre :

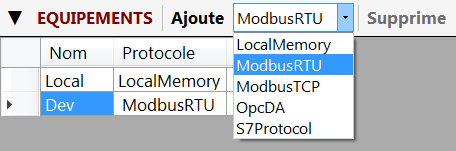

L'ajout d'un nouvel équipement s’effectue via le bandeau «équipement» en sélectionnant le protocole souhaité à l'aide du menu déroulant situé du côté gauche puis par une validation par le bouton «Ajoute».

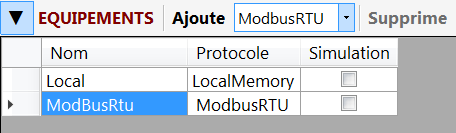

Le nom de l'équipement peut être changé en cliquant dans la colonne Nom.
L'équipement est déclaré, il faut maintenant configurer ses paramètres de communication.
Paramètres de communication#
Les paramètres de communication de l'équipement sont accessibles en cliquant sur ce dernier à l'aide de la fenêtre de réglages située sur la droite de l'éditeur.
Les paramètres du protocole Modbus RTU sont les suivants :
Paramètres du protocole
Paramètre |
Description |
|---|---|
PortName |
Indique le N° du port com série utilisé pour la communication vers l'équipement. |
BaudRate |
Indique la vitesse de communication à appliquer sur le port série. |
Parity |
Indique si le contrôle de parité est utilisé. |
DataBits |
Détermine le format de donnée appliqué sur la trame de communication. |
StopBits |
Détermine le nombre de bits de stop utilisés sur la trame de communication. |
TimeOut |
Détermine le temps d'attente maximum d'une réponse de l'équipement. |
MaxRegFrameSize |
Fixe le nombre de registres maxi sur l'envoi d'une trame de communication vers l'équipement. |
Paramètres des données
Paramètre |
Description |
|---|---|
BitFrameSwapByte |
Permet l'inversion des octets de poids fort et poids faible sur les requêtes de type bit. |
StrFrameSwapBytes |
Permet l'inversion des octets de poids fort et poids faible sur les requêtes de type string. |
RegFrameSwapByte |
Permet l'inversion des octets de poids fort et poids faible sur les requêtes de type Mot 16 bits. |
RegFrameSwapWords |
Permet l'inversion des mots de 16bits de poids fort et poids faible sur les requêtes de type Mot 32 bits. |
Paramètres de gestion des erreurs
Paramètre |
Description |
|---|---|
IgnoredErrors |
Nombre d'erreurs ignorées avant de déclarer l'équipement en défaut de communication. |
ReconnectOnError |
Tentative de reconnexion automatique à l'équipement lors d'une erreur de communication. |
L'adressage des esclaves est réalisé dans le dictionnaire des variables (voir chapitre dictionnaire de variables)
Exemple de configuration de communication#
Régulateur de température de marque «Jumo».
